XLW1万能式断路器

适用范围

XLW1系列智能断路器(以下简称断路器)适用于AC 50/60Hz电路的额定电压400V，690V，额定电流6300，主要是用来分配电能和保护线路及电源设备免受过载、短路、欠压和单相接地；智能和选择性保护功能，断路器可以提高供电的可靠性，并避免不必要的停电。适用于电站、工厂、矿山(690V)及现代高层建筑，尤其适用于智能化建筑配电系统。
断路器符合IEC60947-2。全系列产品均通过CCC认证和CE认证。

使用环境条件

温度条件：5℃~ + 40℃;24h内平均值不超过+35℃。
海拔高度：安装地点高度不得超过2000m。
大气条件：+40℃相对湿度不超过50%。在较低的温度条件下允许较高的湿度。当最湿润月份的月平均相对湿度较高时为90%，该月最低月平均温度为+25℃，同时考虑温度变化引起的露珠对产品表面的影响。
污染等级：三级。
断路器应按说明书要求安装：垂直倾角不超过5度。

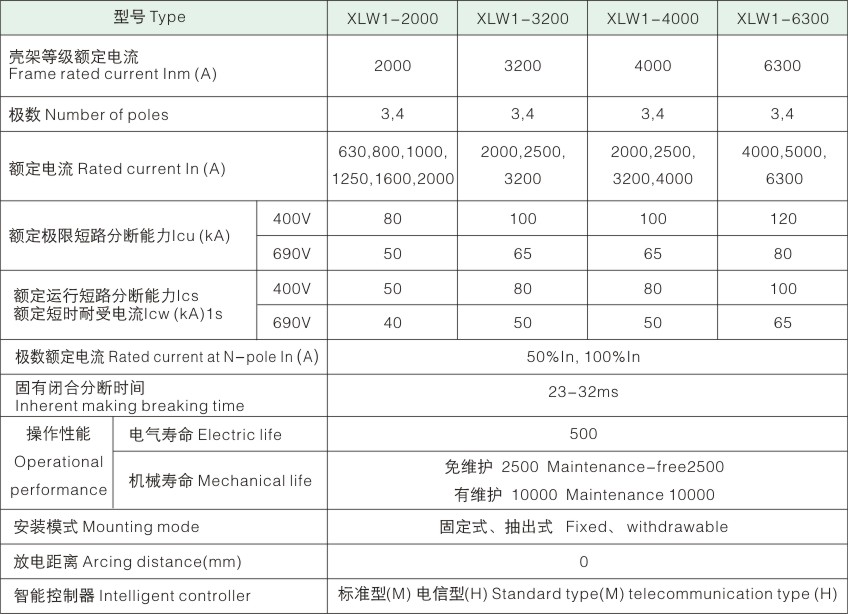

技术参数

智能控制器

智能控制器是断路器的核心部件之一
1. 智能控制器的特性
a、过载长延时逆时限、短延时逆时限、短延时定时限瞬时运行保护功能;
b、单相接地故障保护;
c、整定电流及操作电流;
d、电流表;
e、过载报警;
f、短路报警;
g、操作特性的测试。
注:带电信端口的断路器可通过上位机实现对断路器的远程控制。

2. 过电流释放保护性能

a. 控制器的整定值及误差

注意:1。当断路器能实现长延时过载、短延时短路和短路瞬时保护时，整定额定值不能重叠，且Ir1< Ir2< Ir32. 当整定值为3200A及以上时，设置等级范围为
1.01In至75kA。

b. 长延时保护特性

c. 短延时保护特性

对于小过流，可实现逆时限保护;当过流为>8 Ir1时，它会自动改变为确定时限保护属性。有关时间限制属性，请参阅下表。

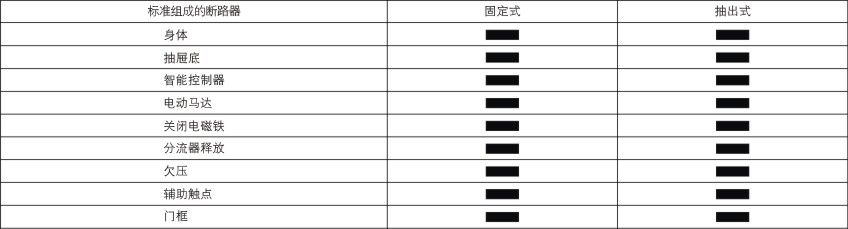

标准配置

为方便您的订购和使用，智能AW45配有基本的电气配件如下。

固定式结构分解

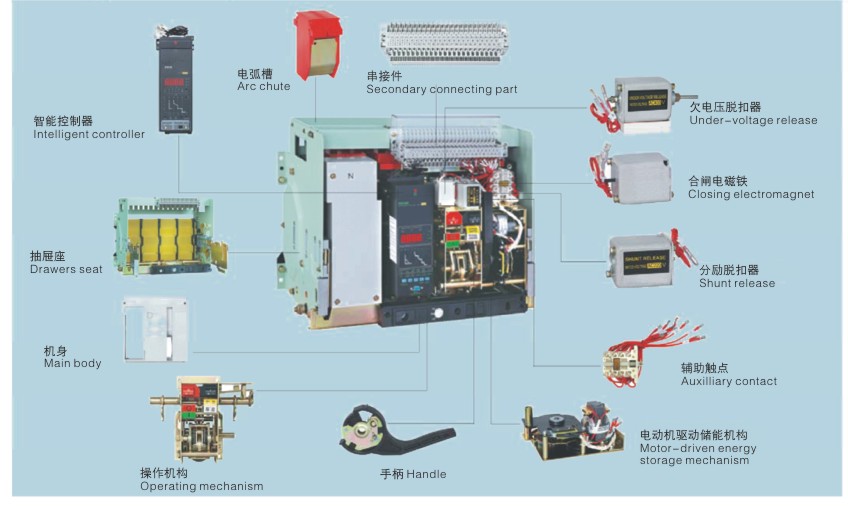

抽出式结构分解
